LM4032 Gantry Machining Center
LM4032 Gantry Machining Center

LM4032 Gantry Machining Center

Maskinen antar strukturformen av fast portalram och rörligt bord på sängen. Beam kolumn integrerad design, har egenskaper för hög styvhet och precisionsstabilitet. Standard med högprecisionsremspindel, för att uppnå hög hastighet, hög precision och kraftfull skärkombination. Används i stor utsträckning inom mögel, civil luftfart, järnvägstransitering, bil, medicinsk och andra avancerade tillverkningsindustrier.
Få en offert Fler produkter
PREV：LM4035 Gantry Machining Center
NEXT：LM8030 Gantry Machining Center
  • Introduktion
  • Parameter
  • Produktkonfigurationstabell

  • · Denna serie av verktygsmaskiner använder kombinationskonfigurationen av tung linjär styrskena och glidande styrskena. På grundval av att bibehålla den höghastighets- och högprecisionslinjära rälskonfigurationen av X- och Y-axlar, är den utrustad med den rektangulära hårdskena-konfigurationen av Z-axelcylindern, och den hårda rälsytan breddas, förlängningar och uppgraderas, så att skärningsförmågan hos verktygsmaskinen förbättras. : Kombinationen av "två linjer och en hård" kan inte bara möta den starka skärningen av under olika arbetsförhållanden, men även verktygsmaskinens prestanda är stabil och noggrannheten är god.

    · Serien med "två linjer och en hård" stödkonfiguration, stark bärighet, förbättrar maskinens starka skärförmåga.

    · Konfigurerbar remdrift, växelhuvud, elektrisk spindel, automatiskt vinkelrät fräshuvud;

    · Kolumn fixerad, balk fixerad, bordsrörlig bearbetningscenter för fixerad balk;

    · Lämplig för höghastighetsbearbetning med hög precision;

    · Används huvudsakligen inom fordons-, energi-, entreprenadmaskiner, automationsutrustning, mögel och andra industrier för bearbetning av delar;

    · Vacker form, lätt att använda.

  • Maskinparametrar

    enhet

    LM4032

    LM6032

    LM8032

    Bordsstorlek (längd × bredd)

    mm

    4000×2500

    6000×2500

    8000×2500

    Maximal bordsbelastning

    t

    20

    25

    30

    T-spår (antal spår × spårbredd × avstånd)

    mm

    12×28×200

    X-axelns rörelse

    mm

    4200

    6200

    8200

    Y-axelns rörelse

    mm

    3200

    Z-axelns rörelse

    mm

    1000

    Avståndet från spindelns ändyta till arbetsytan

    mm

    310-1310

    Gantry bredd

    mm

    3200

    Spindelspecifikationer

    BT50

    Överföringsläge A

    r.p.m

    Remdrift: upp till 6000 rpm (1,5:1 retardationstillval)

    Överföringsläge B

    ZF-växellådans remdrift: upp till 6000 rpm (tvåväxlad retardation 1:1; 4：1）

    Överföringsläge C

    Växellåda: upp till 6000 rpm (tvåväxlad retardation 1:1; 4,4：1）

    Spindelmotoreffekt

    Kw

    22/26

    22/26

    22/26

    CNC-system

    FANUC-0i MF      MITSUBISHI M80     SENSMEN   （Valfritt）

    X/Y/Z-axelns snabbtransporthastighet

    mm

    10/12/10

    6/12/10

    6/12/10

    Verktygsmagasinskapacitet

    handfull

    24

    24

    24

    Positioneringsnoggranhet (X/Y/Z)

    mm

    0,025/0,025/0,016

    0,035/0,025/0,016

    0,04/0,025/0,016

    Repeterbarhet (X/Y/Z)

    mm

    0,016/0,016/0,01

    0,025/0,016/0,01

    0,03/0,016/0,01

    Lufttryck

    kg/cm²

    6

    6

    6

    Maskinens vikt

    T

    60

    70

    80

    Mått (L×B×H)

    mm

    11500×6100×5200

    15500×6100×5200

    19500×6100×520033

  • Standardkonfiguration

    1

    FANUC-system

    2

    BT50 Remspindel

    3

    Spindelkapning och blåsning

    4

    Skärande kylvätskesystem

    5

    Självsmörjningssystem

    6

    Halvslutna skydd

    7

    Standard vattentank

    8

    Renvattenpistol och luftpistol på manöversidan

    9

    Elskåpsvärmeväxlare

    10

    Arbetsljus

    11

    Varningslampa

    12

    Verktygslådor och verktyg

    13

    Ankarbult

    14

    Transformator

    Valfri konfiguration

    1

    MITSUBISHI/SIEMENS/SYNTEC

    2

    Kedjespåntransportör

    3

    BT50-24T verktygsarm ATC

    4

    BT50 kugghjulsspindel

    5

    Spindel mittutlopp 30bar

    6

    3-axliga optiska regler

    7

    Olje- och vattenavskiljare av skraptyp

    8

    Roterande bord (4:e axeln)

    9

    Säkerhetsdörr

    10

    Automatiskt verktygsmätningssystem

    11

    Automatiskt arbetsstyckesmätningssystem

    12

    Kolumnhöjning

    13

    Z-axelrörelsen förlängs

    14

    Manuellt vinkelfräshuvud

    15

    Helautomatiskt högervinkelfräshuvud

Fabrik

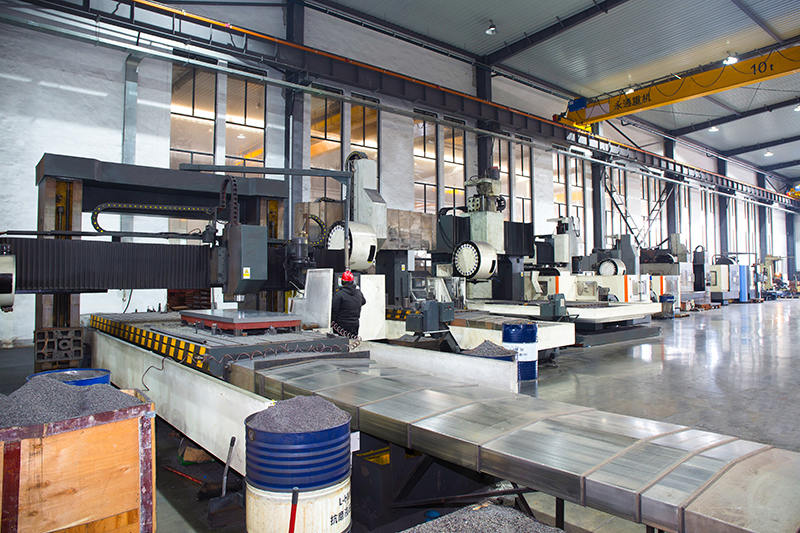

  • Fabriksutrustning
  • Fabriksutrustning
  • Fabriksutrustning
  • Järngjutning
  • Produktionsprocess
  • Produktionsprocess
  • Produktionsprocess
  • Produktionsprocess


Relaterade produkter

Om
Jiangsu Chuangjia Machinery Co., LTD.
Jiangsu Chuangjia Machinery Co., LTD. tillhör Nantong Zhongnan Intelligent Technology Co., Ltd. Gruppbolaget äger Zhongnan CNC Marine Tool, Xinsheng CNC-teknik och andra dotterbolag.

Sedan etableringen 2000, började med att producera ytslipmaskiner och utvecklades gradvis till avancerade CNC-bearbetningscenter och tillverkning med produktionslinje av CNC vertikalt bearbetningscenter, högprecisionsportalbearbetningscenter, horisontellt bearbetningscenter, CNC vertikala horisontella fräsmaskiner, svarvnings- och fräskomplexcenter, CNC-precisionsslipmaskiner, produktionslinje för gjutning och andra verktygsmaskiner. Koncernbolaget har en komplett produktionslinje, har ett eget professionellt gjuteri, plåtbearbetningsverkstad, målarverkstad etc. Det är en professionell tillverkare med önskvärda produkter och stark teknisk styrka i den inhemska metallskärningsindustrins kedja. Företagets produkter används i stor utsträckning inom safir, bil, ny energi, formtillverkning och andra industriområden.

Jiangsu Chuangjia har en produktionspark på 100 000 kvadratmeter. Det finns mer än 380 anställda, 30 seniora motorer och 20 FoU-ingenjörer. Koncernföretaget har sitt eget tekniska forsknings- och utvecklingscenter - slipmaskin Research Institute, och har byggt det inhemska avancerade CAD-designkontoret, erhållit ett antal oberoende uppfinningspatent. Produktionskapaciteten täcker hela produktionskedjan av gjutningstillverkning, bearbetning, målning, montering, driftsättning, inspektion, etc.

Vårt uppdrag: "utsökt teknik, som följer professionella". Vårt servicekoncept är "innovation, skapande, integritet, kvalitet". Med vänliga hälsningar ser fram emot ett win-win-samarbete med dig och skapa en bra affär tillsammans.
Hedersbevis
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
  • Certifikat
Nyheter
Meddelande Feedback

Produktkunskap

De viktigaste egenskaperna hos LM4032 Vacuum Clamping Gantry Machining Center
De LM4032 Vacuum Clamping Gantry Machining Center är utrustad med en mängd avancerade funktioner som förbättrar dess prestanda, precision och mångsidighet. Kärnan i LM4032 är dess innovativa vakuumspännsystem, som erbjuder en säker och pålitlig metod för att hålla arbetsstycken under bearbetning. Detta system använder en vakuumpump för att skapa ett undertryck som greppar snabbt arbetsstycke, vilket eliminerar behovet av traditionella mekaniska klämmor. Fördelar med system är många: det minskar inställningstiden, minimerar risken för deformation i känsligt material och sådana snabba förändringar av verktyg utan krångel med manuella justeringar. Genom att säkert hålla en mängd olika former och storlekar säkerställer vakuumspännmekanismen konsekvent bearbetningsnoggranhet och repeterbarhet, avgörande i högprecisionstillämpningar.

LM4032 är utrustad med en högspindel som kan snabba skärhastigheter och överlägsen ytfinish. Denna spindel kan nå imponerande varvtalsnivåer, vilket gör att den kan hantera ett brett utbud av material, från mjukare metaller till härdade legeringar. Höghastighetskapaciteten förbättrar inte bara produktiviteten genom att minska bearbetningstiderna utan att bidra till den totala effektiviteten i bearbetningsprocessen. Jiangsu Chuangjia Machinery Co., Ltd. utnyttjar sin omfattande erfarenhet av spindelteknologi för att optimera denna funktion, vilket säkerställer att de uppfyller rigorösa krav för moderna bearbetningsoperationer. Portaldesignen på LM4032 ger en stabil plattform för precisionsbearbetning. Denna struktur minimerar vibrationer och säkerställer att maskinen förblir styv under drift, vilket är viktigt för att bibehålla noggrannheten under långa perioder. Portalens robusthet gör det också möjligt att bearbeta tunga arbetsstycken utan att kompromissa med driftens integritet. Jiangsu Chuangjias expertis inom tillverkning av portalbearbetningscenter med hög precision är uppenbar i den noggranna konstruktionen av denna funktion, som stöder både hög prestanda och hållbarhet.

LM4032 använder ett avancerat rörelsekontrollsystem som förbättrar precisionen vid bearbetningsoperationer. Detta system innehåller högpresterande servomotorer och drivenheter, som ger mjuka och lyhörda rörelser över alla axlar. Integrationen av styrteknik med sluten säkerställer att maskinen kan uppnå exakt positionering med minimala fel. Med återkoppling i realtid från sensorerna förfarande rörelsekontrollsystemet dynamiska justeringar under bearbetning, vilket är särskilt fördelaktigt vid höghastighetsoperationer där precision är avgörande. Användarupplevelsen är en nyckelfaktor i designen av LM4032. Maskinen är utrustad med ett intuitivt pekskärmsgränssnitt som förenklar driften och minskar träningstiden för nya användare. Gränssnittet ger enkel åtkomst till alla maskininställningar, inklusive spindelhastighet, matningshastigheter och klämkonfigurationer. Programvaran stöder avancerade programmeringsfunktioner, vilket gör det möjligt för operatörer att skapa komplexa bearbetningsvägar med lätthet. Jiangsu Chuangjia lägger stor vikt vid användarvänlighet för operatörer, vilket säkerställer att LM4032 är tillgänglig för både erfarna maskinister och de som är nya inom CNC-teknik.

Jiangsu Chuangjia förstår att varje kund har unika krav och erbjuder anpassningsalternativ för LM4032. Denna flexibilitet gör det möjligt för att kunna skräddarsy bearbetningscentret för sina specifika applikationer, oavsett om de kräver specialiserade verktyg, utökade arbetsomslag eller ytterligare automationsfunktioner. Företagets förmåga att tillhandahålla skräddarsydda lösningar framhäver dess fokus på kundnöjdhet och dess lyhördhet för marknadens krav. LM4032 är kompatibel med olika avancerade CAD/CAM-programpaket, vilket underlättar sömlös integrering i befintliga arbetsflöden. Maskinens mjukvara gör enkel programmering av bearbetningsuppgifter, simulering av bearbetningsprocesser och optimering av verktygsbanor för att öka effektiviteten och minska avfallet. Genom att göra det möjligt för operatörer att visualisera bearbetningsprocessen innan den börjar, hjälper Jiangsu Chuangjia till att förebygga fel och förbättra den totala produktiviteten.

För att bibehålla prestanda under långa bearbetningsoperationer är LM4032 utrustad med ett effektivt kylsystem. Detta system leder effektivt bort värme som genereras av spindeln och skärverktygen, vilket säkerställer att optimala drifttemperaturer upprätthålls. Korrekt kylning minskar verktygsslitaget och förlänger livslängden på både verktygen och maskinen, vilket bidrar till lägre driftskostnader och ökad tillförlitlighet. Jiangsu Chuangjias investering i värmehanteringsteknologi understryker dess engagemang för att tillhandahålla hållbara och högpresterande maskiner. Jiangsu Chuangjia Machinery Co., Ltd. tillhandahåller omfattande eftermarknadsstöd för LM4032, vilket säkerställer att man kunde få kontinuerlig assistans långt efter köpet. Detta inkluderar underhållstjänster, reservdelstillgänglighet och teknisk support. Företagets engagemang för kundservice återspeglar dess förståelse för vikten av maskintillgänglighet och drifteffektivitet i tillverkningens konkurrensutsatta landskap.
